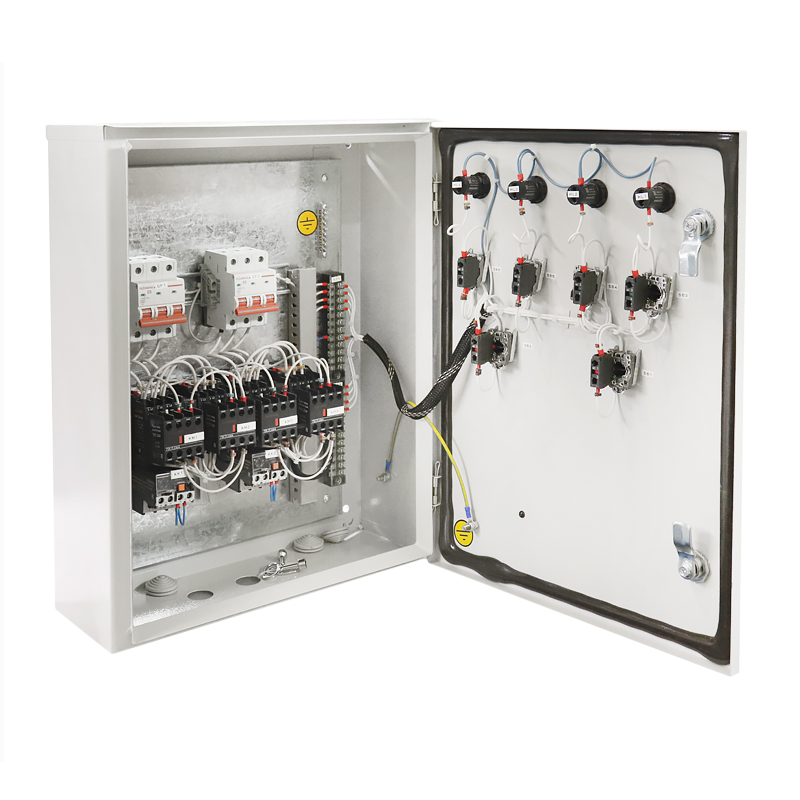

Ящики и щиты серии РУСМ

Назначение и область применения

Ящики и щиты серии РУСМ предназначены для управления электродвигателями переменного тока, ввода и распределения, а также контроля и учета электроэнергии. Применяются в помещениях с высокой влажностью, запыленностью, при наличии химически агрессивных сред и в наружных установках промышленного производства. Вид системы заземления электрических сетей, в которых используются устройства РУСМ, соответствует TN-C (система с классическим занулением), однако по требованию потребителя в ящиках может устанавливаться изолированная нулевая шина, и устройства могут эксплуатироваться в сетях TN-C-S и TN-S. По своим схемным техническим характеристикам ящики РУСМ 5000 полностью эквивалентны ящикам Я 5000 и в подавляющем большинстве заменяют схемы ящиков РУС. Ящики серии РУСМ 8000 содержат схемы, обеспечивающие замену таких силовых ящиков ввода, как ЯРП, ЯРВ, ЯВЗ и ЯВП.

Кроме того, для электроприемников второй категории в качестве устройства ввода могут быть рекомендованы ящики РУСМ 8105 и РУСМ 8205.

Функциональные возможности

РУСМ 5000

• управление асинхронными двигателями с короткозамкнутым ротором (реверсивными и нереверсивными);
• защита цепей электродвигателей от токов перегрузки, токов короткого замыкания и обрыва фазы.

РУСМ 8000

• ввод и распределение электроэнергии (ввод переменного и постоянного тока, распределение электроэнергии с автоматическими выключателями переменного тока);
• защита от токов перегрузки и токов короткого замыкания.

РУСМ 9000

• вспомогательные устройства, применяются в основном для комплектации сборных щитов.
