Щиты распределительные силовые

Назначение

Щиты распределительные силовые типа ЩРС и ЩР предназначены для приема, распределения электрической энергии и защиты отходящих линий при перегрузках и токах короткого замыкания, для нечастых оперативных включений и отключений электрических цепей напряжением до 660 В переменного тока частотой 50, 60 Гц.

ЩРС применяются на промышленных объектах и объектах гражданского строительства щиты распределения после ВРУ на небольших узлах питания (питание этажа, цеха и т. д.), жилые дома, офисные центры.

Функциями ЩРС является:

- обеспечение питания напряжением 380/220В;

- распределение питания и защита технологического оборудования от перегрузок и коротких замыканий (далее КЗ);

- учет электроэнергии;

- защита кабельных линий от перегрузок и КЗ.

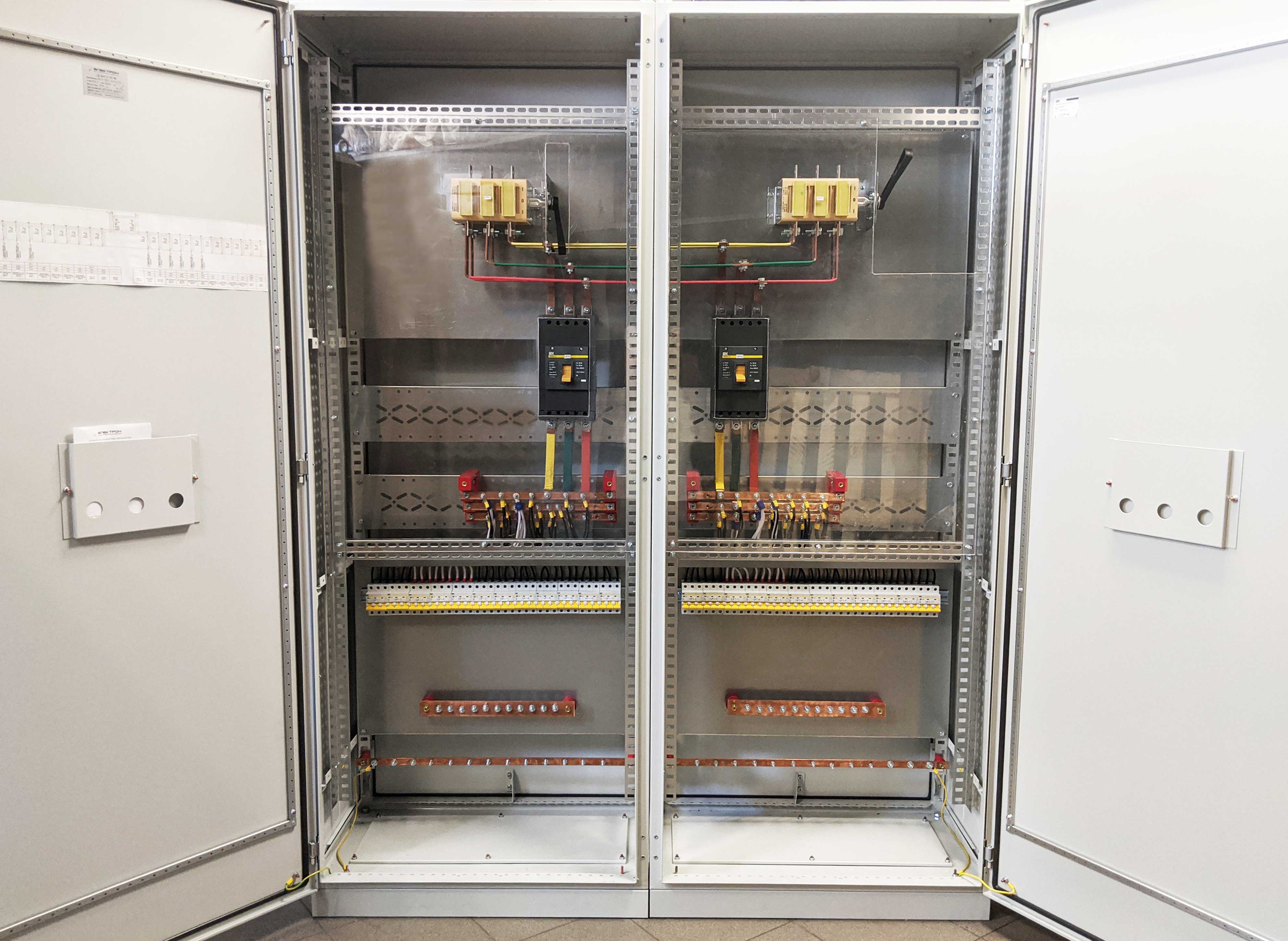

Конструкция

Щиты распределительные силовые могут производиться в напольном или навесном варианте. Выбор определенного варианта будет зависеть от особенностей помещения, в котором в дальнейшем будет происходить установка. Изготовление щитов на сегодняшний день происходит в металлическом или пластиковом варианте. В комплектацию электрического щита также может входить:

1. Автоматические выключатели.
2. Контакторы.
3. Выключатели нагрузки.
4. Дифференциальные автоматы.
5. УЗО
