Силовой распределительный щит

Назначение

Силовой распределительный щит – необходимый элемент в силовых и осветительных установках зданий любого назначения.

Он предназначен для ввода, распределения и учета электрической энергии.

ЩС обеспечивает защиту от перегрузок и коротких замыканий, также может иметь защиту от утечек на землю (если в нем предусмотрен блок УЗО, или дифференциальные автоматические выключатели), используются для нечастых оперативных коммутаций электрических цепей. ЩС исполняется в навесном, встроенном и напольном исполнении. В корпусах с различными степенями защиты и климатического исполнения согласно ГОСТ 15150-69.

    В качестве коммутационных аппаратов могут быть применены ППВР ARS, автоматические выключатели, разъединители.

Конструкция силового щита

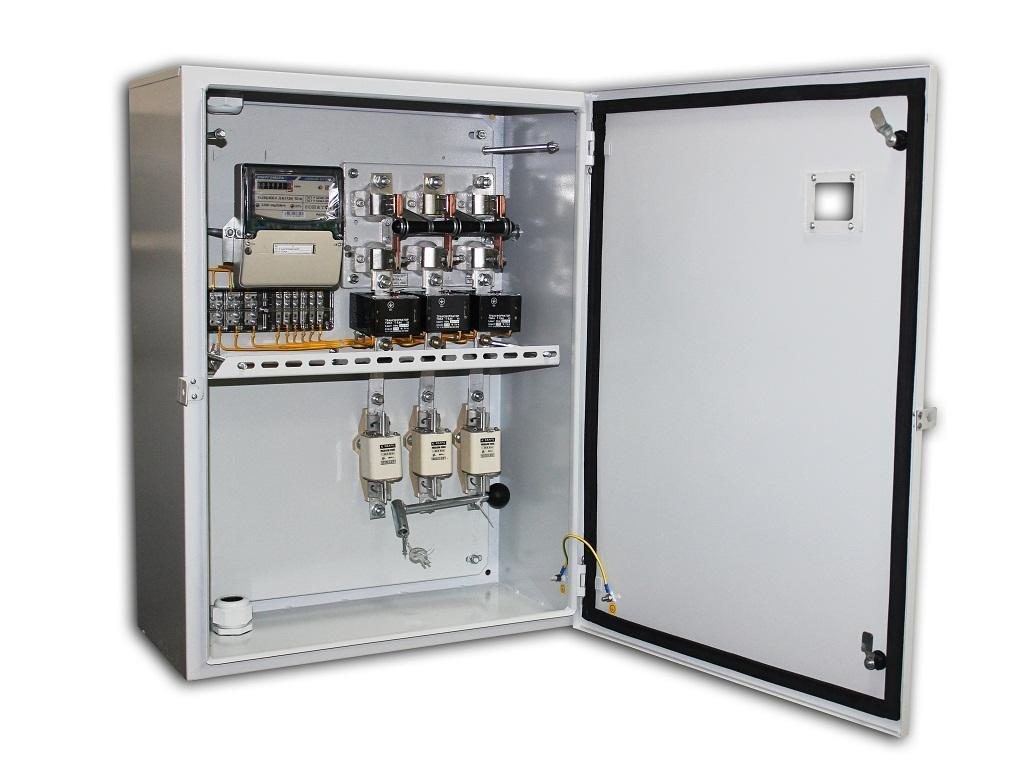

Электрический силовой щит представляет собой особую конструкцию, состоящую из металлического или пластикового ящика со съемной панелью, которая может закрываться на замок или затворку.

Обычно конструкция щита состоит из следующих устройств:

• рейка для подключения автоматов и устройств;
• нулевая шина;
• колодка заземления;
• кабельные вводы в щит;
• соединительные силовые шины для соединения автоматов

Комплектация прибора зависит от области его применения и может быть совершенно различной, в зависимости от его вида.

Виды силовых щитов

Силовой щит – это общее название целой группы специализированных устройств. В зависимости от потребностей помещения, функционала щита, встроенных устройств, количества линий. Размеры данного прибора могут варьироваться от маленьких до очень больших. Исходя из назначения и размеров, щиты подразделяют на следующие виды, имеющие свою маркировку:

• распределительный (ЩР);
• освещения (ШО, ЩАО);
• щит ввода и распределения (ЩВР);
• шкаф учета (ШУ);
• квартирный (ЩК);
• щит учета и распределения (ЩУР).
