Назначение АВР и требования к нему.

Главное назначение устройства АВР заключается в обеспечении бесперебойного питания электроэнергией потребителей. Для этого система АВР должна отслеживать состояние основной линии. И при выявлении нарушений переходить на подачу электроэнергии потребителю от резервного ввода. При этом процесс восстановления электропитания должен происходить максимально быстро. Обязательным условием является однократность выполняемого действия. То есть не должно быть повторных срабатываний в случае одной и той же неисправности (неустраненные токи короткого замыкания и т.п.). Еще один важный момент - разрыв основной сети должен происходить до подключения резервной линии. Обо всех изменениях устройство АВР должно информировать с помощью индикации параметров.

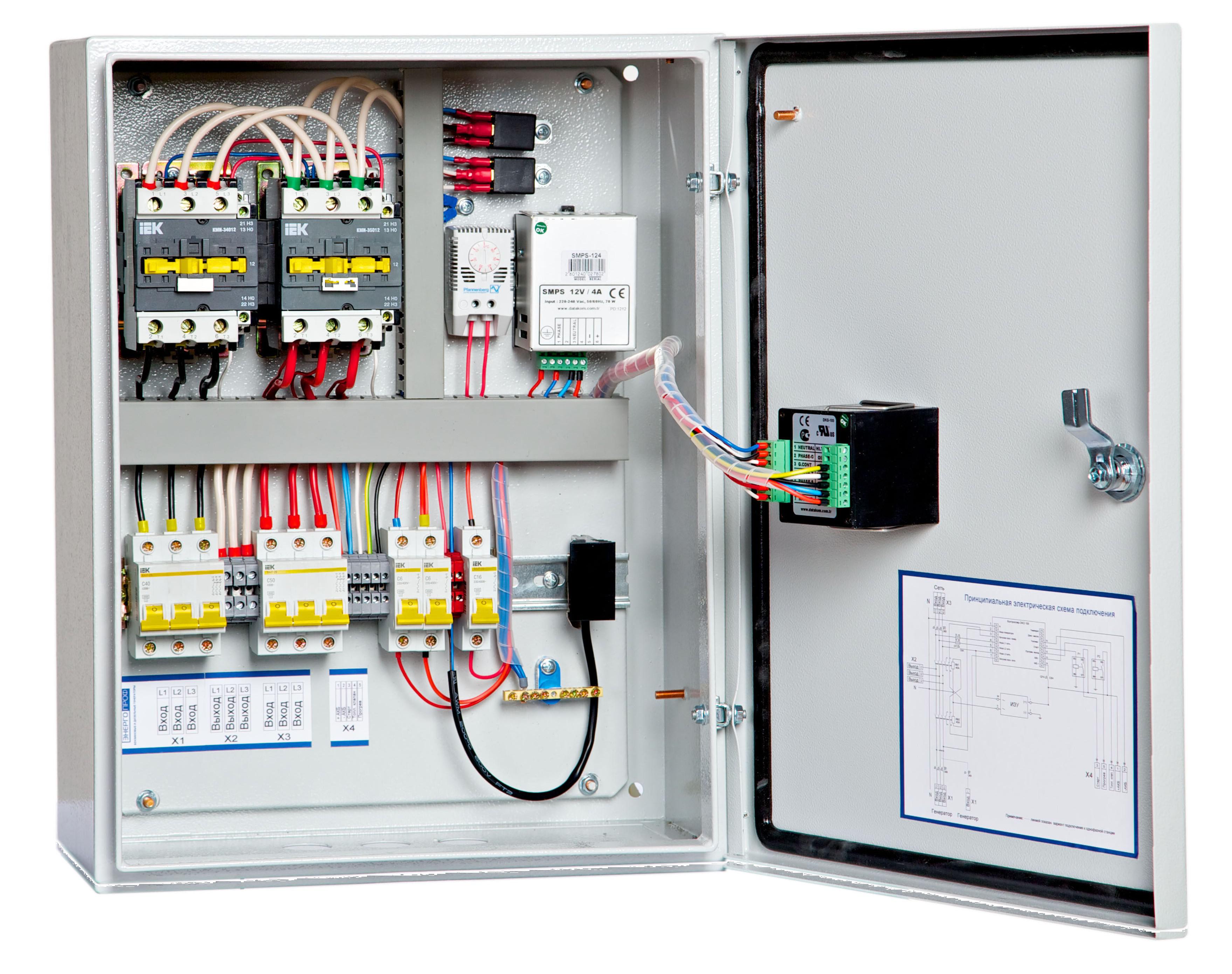

Сама конструкция представляет собой шкаф или щит АВР с контакторами или автоматами. Часто на практике используются конструкции с восстановлением, то есть как только в основной сети возвращается подача электроэнергии, то резервное питание отключается.

В случае падения напряжения на контролируемом участке цепи, реле подает сигнал на схему АВР. Отсутствие в сети одного напряжения недостаточно, чтобы сработало устройство переключения.

Для этого необходимо присутствие еще ряда условий:

• На проверяемом участке не должно быть короткого замыкания, так как включение резервного питания будет невозможно и недопустимо.
• Выключатель ввода обязательно должен быть включен, чтобы при отсутствии напряжения не произошло случайного запуска АВР.
• На участке, от которого будет происходить питание резерва, обязательно наличие напряжения.

Так же стоит отметить, что схема АВР делится на три типа:

1. АВР с 1 рабочим и 1 резервным вводом

2. АВР с 2 рабочими вводами и секционированием

3. АВР с генераторным резервом.
