Шкафы сигнализации

Назначение

Шкафы сигнализации – оборудование для оповещения о состоянии различного оборудования, аппаратов, технологических участков. Устройства применяют в различных отраслях промышленности и производства, инженерных системах городского и сельского хозяйства, зданий и сооружений. Оборудование обеспечивает:

• Световую сигнализацию о состоянии коммутационной электроаппаратуры, ключевых органов управления, исполнительных механизмов, производственных установок.
• Предупредительную сигнализацию при изменениях контролируемых характеристик до величин, близких к недопустимым, других ситуациях, требующих вмешательства оператора.
• Звуковую и световую аварийную сигнализацию при срабатывании защиты, критичных отклонениях параметров, остановке оборудования, возникновении внештатных ситуаций, других подобных случаях.
• Сбор, обработку, архивацию и отправку данных на удаленный пункт управления и контроля, а также хранение данных о включениях/отключениях, авариях и других событиях.

Функции шкафов управления могут существенно различаться в зависимости от отрасли, непосредственного назначения устройств. Существует оборудования для местного оповещения, автоматические устройства для систем центрального контроля объектов.

Конструктивные особенности шкафов сигнализации

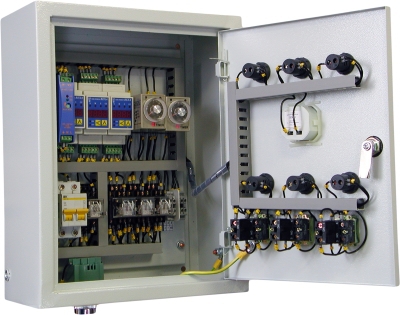

Оборудование состоит из нескольких узлов: оболочки, панели с сигнальными лампами или светодиодами, коммутационной аппаратуры входных и выходных цепей, управляющего контроллера, звуковых устройств.

Световые панели и звуковые устройства предназначены для непосредственного оповещения оператора или дежурного персонала. К ним подключены датчики, реле, измерительные устройства, контролирующие технологические параметры или оборудование.

Коммутационная аппаратура служит для переключения сигнальных и питающих цепей, их защиты от коротких замыканий и перегрузок.

Контроллер осуществляет прием сигналов с первичных устройств, обработку данных, формирование сигналов на включения оповещений, передачу информации на удаленные пункты.

Для увеличения надежности шкафы сигнализации могут подключаться к 2 независимым линиям электроснабжения, комплектоваться системой бесперебойного автономного питания.
