Щит учета

Назначение

Щит учета (ЩУ) предназначен для коммерческого и технического учёта электроэнергии в административных, промышленных офисах и жилых зданиях в сетях переменного тока.

Одним из обязательных условий при вводе в эксплуатацию жилых домов и производственных помещений является наличие приборов учета электроэнергии. Основная задача щита учета – осуществление контроля расхода электроэнергии.

Конструкция

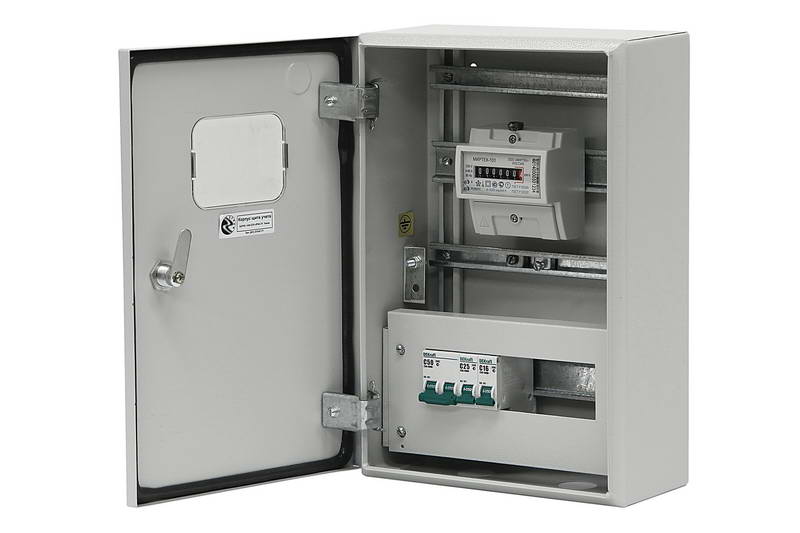

Для снятия показаний счетчиков, щиты учета могут быть оснащены прозрачными защитными окошками. Корпус щита учета может устанавливаться путем навешивания на стену либо встраиваться в нее. Конструкция щита может предусматривать опломбирование дверей для предотвращения несанкционированного доступа. Конструкция щита может включать в себя защитную раздельную панель, что обеспечивает повышение безопасности оператора во время эксплуатации щита, более того: благодаря данной панели становится возможным опломбирование вводного аппарата без ограничения других групповых аппаратов.

Разновидности шкафов для учета электрического тока:

• ШУ-1 — это шкаф, оснащенный одним счетчиком, работающим от трансформатора или подключенным напрямую;
• ШУ-2 — конструктивное исполнение этого оборудования предполагает установку двух счетчиков, подключенных через трансформатор или напрямую;
• ШУ-1/Т — это устройство работает от одного счетчика, с предусмотренным подключением трансформатора и одной испытательной клеммной коробки (далее ИКК);
• ШУ -2/Т — шкаф, оснащенный двумя трансформаторными счетчиками и парой ИКК;
• ЩУР — распределительный щит для учета энергии, подключенного напрямую с распределителем электричества на несколько потребителей.

Изготовление, установка или монтаж шкафов учёта электроэнергии производится в соответствии с требованиями нормативных документов.
