Назначение
Вводно-распределительные устройства модернизированные или ВРУМ предназначены для приема, распределения и учета электроэнергии в электроустановках жилых и общественных зданий, а также для защиты распределительных и групповых цепей при перегрузках и коротких замыканиях. ВРУМ присоединяются к питающим электрическим сетям напряжением 380/220В переменного тока частотой 50Гц с глухозаземленной нейтралью.
Конструкция
Панели ВРУМ по назначению делят на:
Многопанельные:
-вводные - для учета электрической энергии;
-распределительные - для распределения электрической энергии; применяют совместно с вводными панелями;
Однопанельные:
-вводно-распределительные - для распределения и учета электрической энергии.

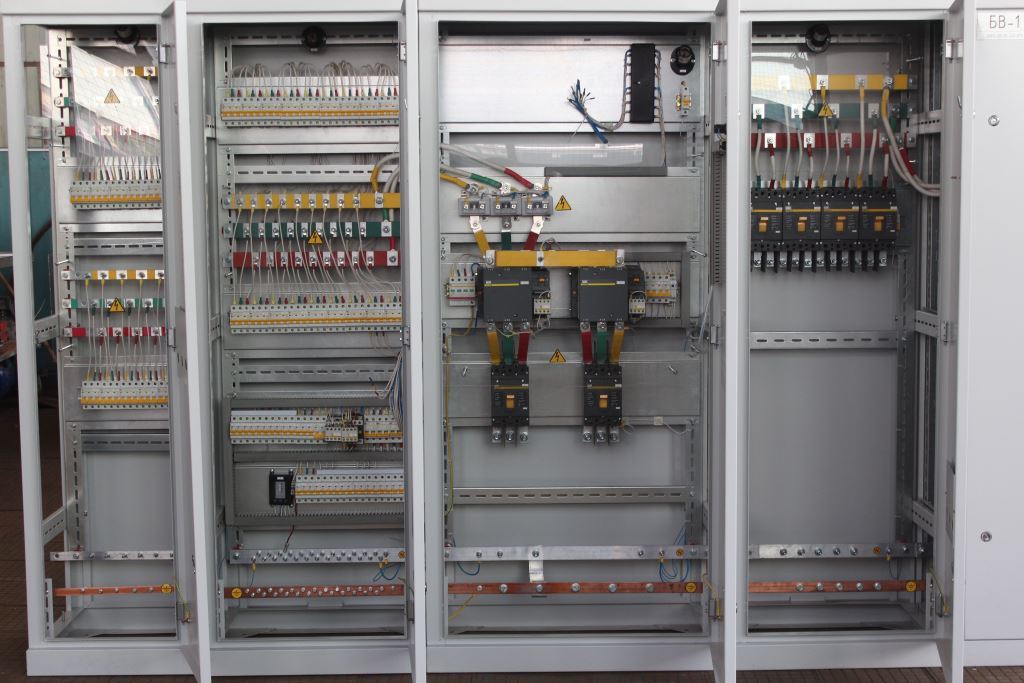

Устройство комплектуется из отдельных панелей одностороннего обслуживания.
Аппараты учета (счетчики, трансформаторы тока) размещаются в отдельном отсеке панели.
Аппаратура автоматического и неавтоматического управления освещением размещается также в отдельном отсеке. Аппаратура, размещенная в одной панели, но питающаяся от разных вводов, разделена перегородками.
Металлоконструкция единая для всех панелей. На фасаде имеется сплошная одностворчатая дверь из стального листа, которая открывается на угол, обеспечивающий свободный доступ к аппаратуре, но не менее 95 0 . На двери должен быть установлен замок для запора на ключ.
Устройства крепятся к основанию через четыре отверстия, имеющиеся в нижних рамах каждой панели. Панели соединяют между собой болтами. В панелях ввод и вывод питающей сети предусмотрен снизу. По согласованию между потребителем и изготовителем ввод и вывод отходящих проводников может быть предусмотрен как вниз, так и вверх.
